声码器 (Vocoder) 能够将梅尔谱还原为波形信息，目前正广泛用于使用梅尔谱作为中间表征的合成系统中。基于频域重建的声码器（如Vocos[1]和APNet2[2]）最近取得了快速发展，在推理速度上超过了时域模型，同时实现了良好的音频质量。然而，这些频域声码器由于参数量过大，从而带来了额外的内存负担。
近期，西工大音频语音与语言处理研究组（ASLP@NPU）论文“FreeV: Free Lunch For Vocoders Through Pseudo Inversed Mel Filter”被语音研究顶级会议INTERSPEECH 2024接收。该论文提出了使用伪逆变换后的梅尔滤波器作为先验信息，首先还原近似的线性谱，在APNet2的基础上降低了一半的参数量，同时提升了模型的性能。现对该论文进行简要的解读和分享。

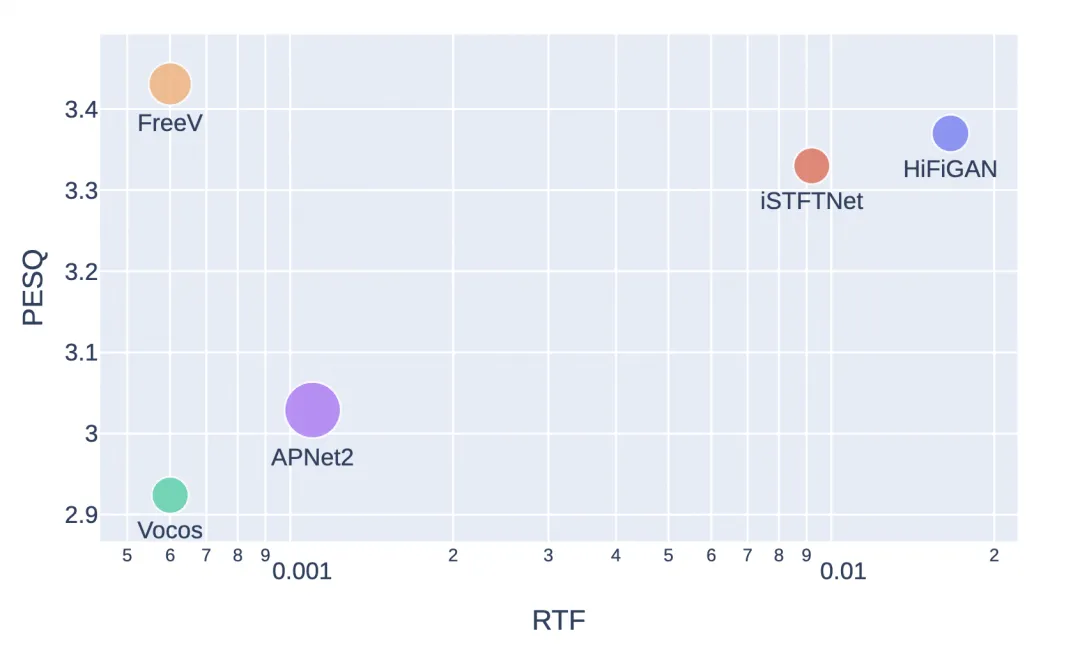

图1  横轴为推理速度，越小越好；纵轴为重建质量，越高越好；圆点大小为模型参数量

论文题目：FreeV: Free Lunch For Vocoders Through Pseudo Inversed Mel Filter

合作单位：爱奇艺

作者列表：吕元骏，李海，闫影，刘俊辉，谢丹明，谢磊

论文链接：https://arxiv.org/abs/2406.08196

演示链接：https://bakerbunker.github.io/FreeV/

Github代码链接：https://github.com/BakerBunker/FreeV

预训练的模型Checkpoint和Tensorboard log:https://huggingface.co/Bakerbunker/FreeV_Model_Logs


发表论文截图


梅尔谱，一个压缩后的频域表征

想要了解声码器运作原理，并进一步地优化现有的声码器，首先要了解梅尔谱的产生方式。我们在这里做简要的讲解(忽略了标准化之类的步骤)，更清晰的讲解可以看这篇文章（https://medium.com/analytics-vidhya/understanding-the-mel-spectrogram-fca2afa2ce53）。对于一个时域的音频信号y来说，我们首先会对它做短时傅里叶变换(STFT)，在加窗变换之后，我们就会得到形状为(C, T)的复数矩阵，之后我们取它的模长得到幅度谱。随后，我们会使用到一个梅尔滤波器，它是长这样的，形状为(C, M)，其中C为STFT中的频带数量，M为梅尔刻度的数量：

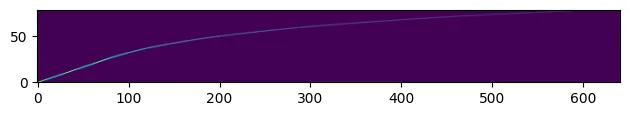

图2  可视化的梅尔滤波器矩阵

我们将梅尔滤波器与幅度谱相乘，这个操作将幅度谱转换到了梅尔刻度，压缩了表征大小，同时更加关注了低频的信息。这样，我们就得到了一个梅尔谱。

那么，梅尔谱都压缩了哪些信息呢？


梅尔谱丢弃了什么

将我的冗余信息，弃置于此

想要从梅尔谱还原得到原本的波形，我们就需要知道波形在变换到梅尔谱时，哪些步骤导致了信息的损失。首先，短时傅里叶变换导致的信息损失十分有限，而主要的信息损失来自于：

  • 对复数谱取模长：这一步相当于丢弃了复数谱的相位信息

  • 梅尔滤波器变换：这一步相当于使用梅尔滤波器的矩阵对幅度谱进行了压缩

那么，我们如何弥补梅尔谱的压缩损失呢？


“解压缩”梅尔谱

神经网络是一个万能的拟合器，它在理论上能够拟合所有的函数，当然，梅尔谱到波形的函数也不例外。以HiFiGAN[3]为代表的时域声码器就通过“暴力”的手段直接通过上采样来拟合梅尔谱到波形的映射f(mel)->wave，其中也不乏RefineGAN[4]和DSPGAN[5]一类的声码器通过加入pitch等约束改进这个过程，但这种方法一般推理耗时较高。

最近出现的频域声码器显式建模了第一步的信息损失，通过神经网络建模梅尔谱到幅度谱和相位谱f(mel)->spec, phase并通过逆短时傅里叶变换(ISTFT)得到波形，这一类实现比时域声码器漂亮了一些，进一步利用了傅里叶变换的先验知识，减轻了神经网络的建模压力，其中Vocos[1]直接同时预测了幅度谱和相位谱，APNet[6]&APNet2[2]发现了同时预测二者带来的音质损失并拆分为两个预测分支，且加入了约束相位谱的损失函数。

那么有没有一种办法，能够利用先验知识，显式建模梅尔滤波器变换带来的损失？

有，而且相当简单。


“逆转”梅尔滤波器

这个问题的答案在Griffin Lim的实现（https://librosa.org/doc/latest/generated/librosa.griffinlim.html）中就已经存在，由于幅度谱的压缩是一次矩阵乘法，幅度谱非负，并且梅尔滤波器已知，因此就可以使用最小二乘法(LS)和非负的最小二乘法(NNLS)来还原原本的幅度谱，更进一步地，可以提前缓存梅尔滤波器的伪逆矩阵，进一步缩小计算的时间。（这个方法在PriorGrad[7]和SpecGrad[8]中已经使用过，但它们为了保持输入的高斯分布，在波形中加入了噪声，这可能破坏了一些先验信息）

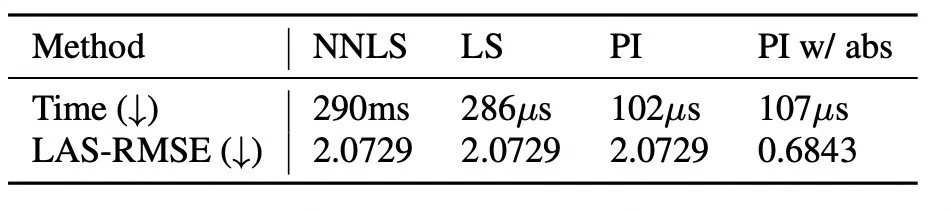

表1  不同方法的计算耗时和准确度，最小二乘法为LS，非负最小二乘法为NNLS，伪逆为PI


但在实际操作中，我们遇到了一些问题：还原后的幅度谱为什么出现了负数？这个现象在log域中可以清晰地看到，具体体现为谱上的黑条，并且集中分布在预测幅度谱中的共振峰上：

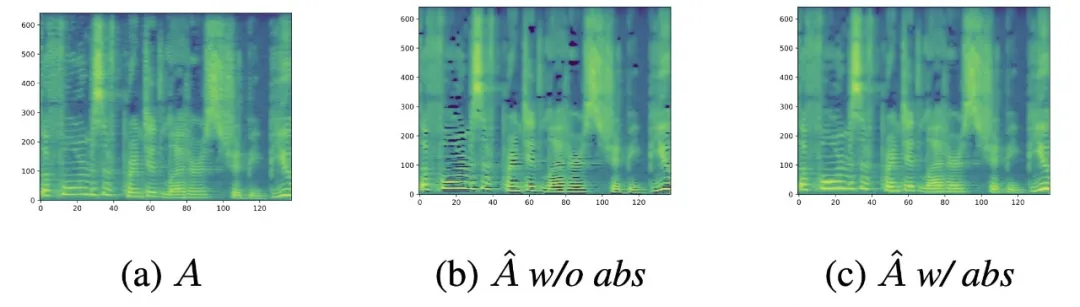

图3  去除伪逆滤波器中负数的影响，(a)真实幅度谱，(b)未去除负数还原的幅度谱，(c)去除负数后还原的梅尔谱

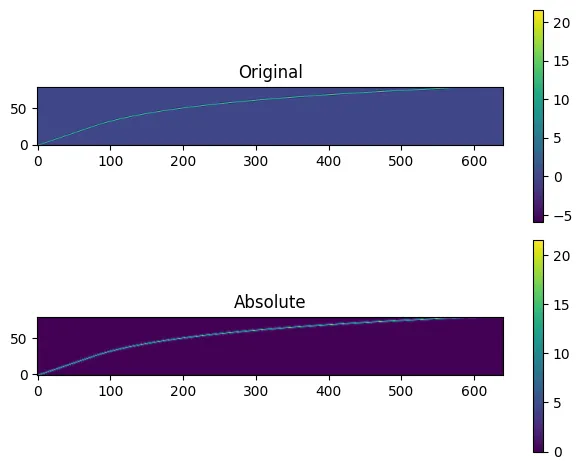

图4  上为未去除负数的伪逆滤波器，下为去除负数的伪逆滤波器

经过调查后，我们发现梅尔滤波器的伪逆矩阵中存在大量的负数，这是由于伪逆计算时的误差所导致的，通过绝对值函数去掉了负数后，我们发现谱上的大量的黑条明显减轻。总结下来，上面的步骤可以用一行代码来表示：

model_input = (mel_spec @ mel_filter.pinverse()).abs().clamp_min(1e-5)
其中.clamp_min(1e-5)是为了保持数值稳定性，因为幅度谱预测分支需要预测log域的梅尔谱。


为幅度谱预测“减负”

在取得了近似的幅度谱之后，幅度谱预测的分支只需要预测真实幅度谱和预测幅度谱之间的误差就可以了，因此幅度谱预测分支可以从八层卷积块减为一层（应该能够更低，但没有进行实验），在实验结果中，“减负”后的幅度谱预测分支获得了更稳定且更快的收敛，同时在Vocos[1]、HiFiGAN[3]、iSTFTGAN[9]中也有不同程度的收敛加速：

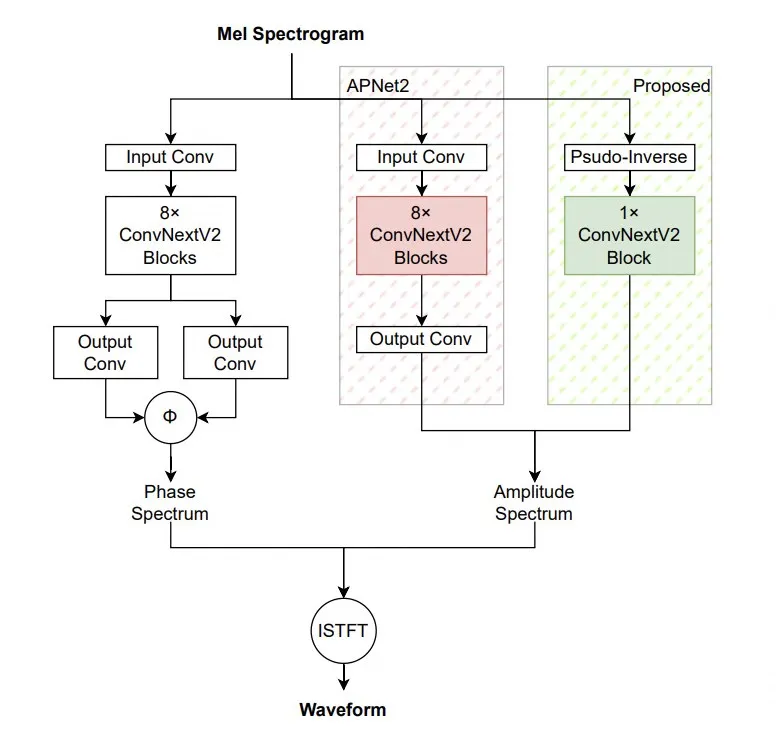

图5  幅度谱预测“减负”，幅度谱预测分支的ConvNeXt Block数量从8减小到1

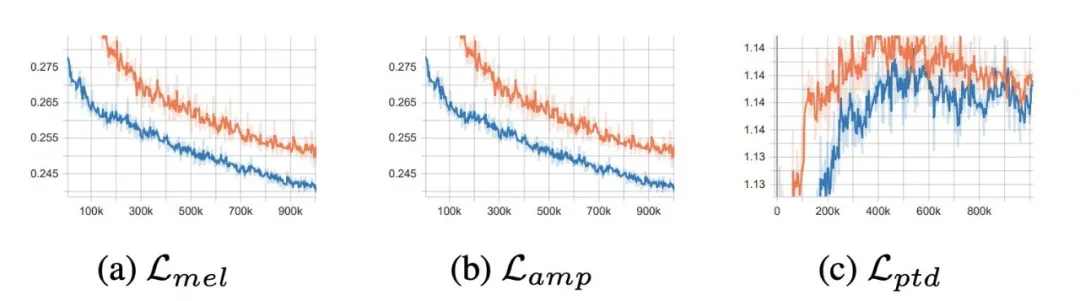

图6  收敛加速效果，蓝色为FreeV，橙色为APNet2[2]，从左到右为梅尔损失、幅度谱损失和相位损失

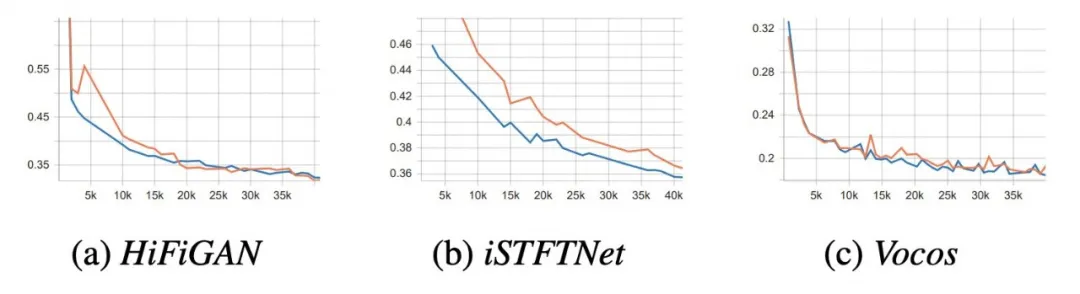

图7  在非APNet2上的收敛加速效果（图中为早期步数），蓝色为使用预测幅度谱作为输入，橙色为原模型


性能展示

我们在LJSpeech的测试集上测试了模型的性能，可以看到在所有参数上FreeV均有领先，且使用预测幅度谱的声码器相比使用梅尔谱的声码器在性能上也会有所改善：

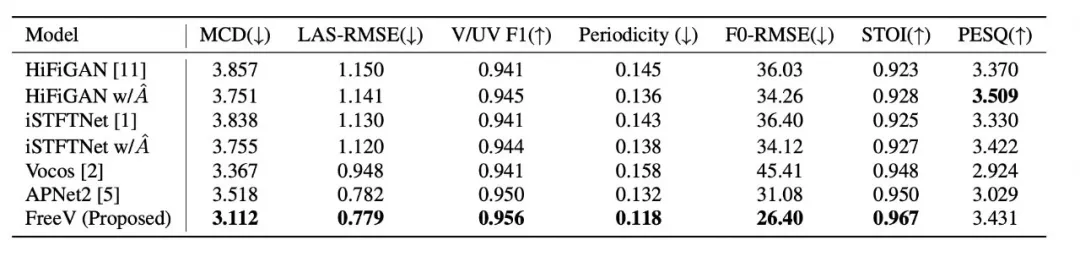

表2  在LJSpeech测试集上的客观评测指标

同时，FreeV在参数量和推理速度上也超越了APNet2

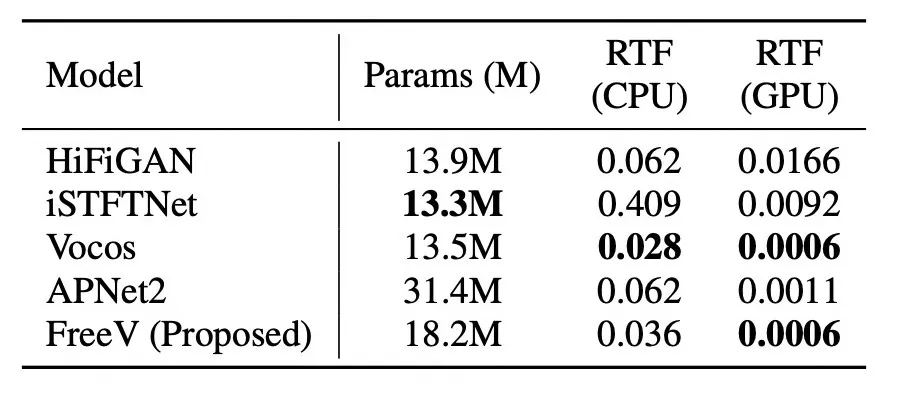

表3  参数量和推理速度的对比


失败的尝试

在实验的进程中，也尝试使用PGHI(Phase Gradient Heap Integration)方法（https://ieeexplore.ieee.org/stamp/stamp.jsp?arnumber=7890450）为相位谱提供一个好的初值，但在实际表现上弱于输入预测的相位谱。

该实验的记录在上面提供的链接（https://huggingface.co/Bakerbunker/FreeV_Model_Logs）中可以找到，同时在这个issue（https://github.com/BakerBunker/FreeV/issues/1）中可能有一些问题的解答。


参考文献

[1] Siuzdak, H. (2023). Vocos: Closing the gap between time-domain and Fourier-based neural vocoders for high-quality audio synthesis. The Twelfth International Conference on Learning Representations, abs/2306.00814.

[2] Du, H.-P., Lu, Y.-X., Ai, Y., & Ling, Z.-H. (2023). APNet2: High-Quality and High-Efficiency Neural Vocoder with Direct Prediction of Amplitude and Phase Spectra. In Communications in Computer and Information Science, Man-Machine Speech Communication (pp. 66–80). Springer Nature Singapore.

https://doi.org/10.1007/978-981-97-0601-3_6

[3] Kong, J., Kim, J., & Bae, J. (2020). HiFi-GAN: Generative Adversarial Networks for Efficient and High Fidelity Speech Synthesis. Conference on Neural Information Processing Systems (NeurIPS).

[4] Xu, S., Zhao, W., & Guo, J. (2022). RefineGAN: Universally Generating Waveform Better than Ground Truth with Highly Accurate Pitch and Intensity Responses. Conference of the International Speech Communication Association (INTERSPEECH), 1591–1595.

https://doi.org/10.21437/Interspeech.2022-349

[5] Song, K., Zhang, Y., Lei, Y., Cong, J., Li, H., Xie, L., He, G., & Bai, J. (2023). DSPGAN: A Gan-Based Universal Vocoder for High-Fidelity TTS by Time-Frequency Domain Supervision from DSP. ICASSP 2023 - 2023 IEEE International Conference on Acoustics, Speech and Signal Processing (ICASSP).

https://doi.org/10.1109/icassp49357.2023.10095105

[6] Ai, Y., & Ling, Z.-H. (2023). APNet: An All-Frame-Level Neural Vocoder Incorporating Direct Prediction of Amplitude and Phase Spectra. In IEEE/ACM Transactions on Audio, Speech, and Language Processing (Vol. 31, pp. 2145–2157). IEEE.

https://doi.org/10.1109/TASLP.2023.3277276

[7] Lee, S., Kim, H., Shin, C., Tan, X., Liu, C., Meng, Q., Qin, T., Chen, W., Yoon, S., & Liu, T.-Y. (2022). PriorGrad: Improving Conditional Denoising Diffusion Models with Data-Dependent Adaptive Prior. International Conference on Learning Representations (ICLR).

[8] Koizumi, Y., Zen, H., Yatabe, K., Chen, N., & Bacchiani, M. (2022). SpecGrad: Diffusion Probabilistic Model based Neural Vocoder with Adaptive Noise Spectral Shaping. Interspeech 2022, 803–807.

https://doi.org/10.21437/INTERSPEECH.2022-301

[9] Kaneko, T., Tanaka, K., Kameoka, H., & Seki, S. (2022). ISTFTNET: Fast and Lightweight Mel-Spectrogram Vocoder Incorporating Inverse Short-Time Fourier Transform. ICASSP 2022 - 2022 IEEE International Conference on Acoustics, Speech and Signal Processing (ICASSP), 6207–6211.

https://doi.org/10.1109/ICASSP43922.2022.9746713
