关键词检测（keyword spotting, KWS）即我们通常所说的语音唤醒，指的是一系列从实时音频流中检测出若干预定义关键词的技术。随着远讲免提语音交互（distant-talking hands free speech interaction）技术的发展，关键词检测及其配套技术也变得越来越重要。

为了应对远讲免提语音交互过程中所出现的设备回声、人声干扰、环境噪声、房间混响等诸多不利声学因素的影响，关键词检测通常需要配合语音增强来使用。

我们基于盲源分离（blind source separation, BSS）统一框架的语音增强算法，将去混响、回声消除以及声源的分离问题都统一到了盲源分离的理论框架中，从而实现了目标函数和优化方法的统一，达到联合优化的目的[1]。

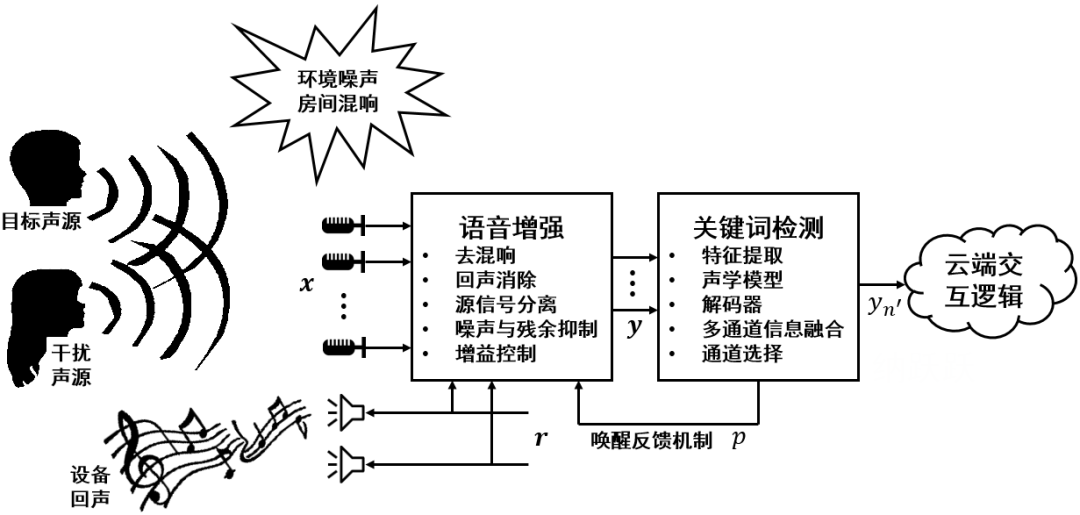

远场语音增强和关键词检测的系统框架图如图1所示，其中x为麦克风信号，r为参考信号，y为增强后的音频，n'为送往云端用于后续交互流程的通道序号。在有的应用中，还存在从关键词检测到语音增强算法的反馈机制，例如图1中的p为关键词存在概率，该信息可以更好的指导语音增强算法进行降噪处理。

图1 系统框架图

从图1中的系统框架也可以看出，由于语音增强算法通常会输出多通道的增强后的信号，所以，针对远场应用的关键词检测算法需要具备处理多通道信息的能力。同时，由于目前主流的云端语音识别应用只支持单通道的音频，所以关键词检测算法还需要具备选出用于云端交互的最佳通道的能力，即选出包含关键词语音质量最好的通道。另外，为了提升关键词模型的性能，在模型训练过程中还需要做到语音信号处理与关键词检测的匹配训练。

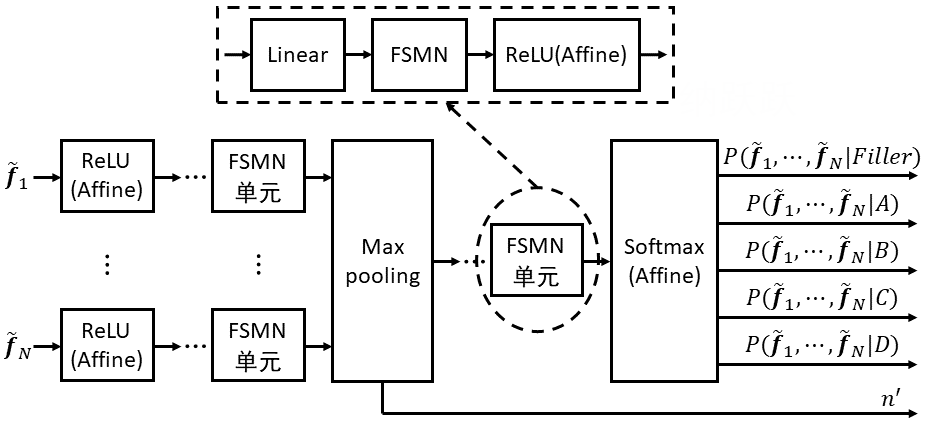

声学模型是关键词检测系统中最重要的部分。本开源项目中使用基于FSMN（feedforward sequential memory network）的网络结构，如图2所示。模型的输入为多通道特征，而输出为各个建模单元的观测概率。图中的建模单元ABCD分别代表四个汉字，而Filler则代表非关键词音频。整个模型由若干层FSMN单元叠加而成，在其中的某个（本项目中为最后一个）FSMN单元之后的max pooling操作用于将多通道信息进行融合，同时根据最大值的选择结果来确定最佳通道序号[2]。

图2 多通道关键词检测模型网络结构示意图。

在线体验

在ModelScope官网的模型页面上可直接在线体验模型效果。体验界面在页面右侧，可以在“测试内容”栏内看到我们预先准备的一段唤醒音频，点击播放按钮可以试听，音频中音乐声较大，唤醒词“你好米雅”声音较小，前三次大约在第5秒、第8秒、第11秒左右，需要仔细分辨才能听得出。可以直接点击“执行测试”按钮，在下方“测试结果”中查看模型唤醒结果。

测试音频：

您也可以点击“录音”按钮，利用浏览器录制一段音频来测试。由于浏览器本身的限制，无法录制麦克风阵列和参考信号，所以唤醒效果会受较大影响仅做演示。

如果想测试真实设备录制的多通道音频，请参考下一节“在Notebook中使用”。

在ModelScope网站上轻松找到唤醒模型和在线体验的过程：视频

在Notebook中使用

对于有开发需求的使用者，特别推荐您使用Notebook进行离线处理，具体使用方式请参考视频演示。

登录ModelScope账号，点击模型页面右上角的“在Notebook中打开”按钮出现对话框。首次使用会提示您关联阿里云账号，按提示操作即可。

如果您有多个音频文件要处理，可以循环调用kws对象：

from modelscope.pipelines import pipeline
from modelscope.utils.constant import Tasks
kws = pipeline(
     Tasks.keyword_spotting,
     model='damo/speech_dfsmn_kws_char_farfield_16k_nihaomiya')

your_wav_list = ['/data/file1.wav', '/data/file2.wav']
for wav_file in your_wav_list:
    result = kws(wav_file)
    print(result)

▏如何更换唤醒词训练自有的唤醒模型？

https://github.com/alibaba-damo-academy/kws-training-suite

数据准备

• 带标注的唤醒词音频
• 负样本音频
• 噪声音频（单通道/多通道）

搭建环境

硬件配置：

• 64 CPU 48G内存 ——此为推荐值，配置越高训练越快
• 1 GPU(Tesla P4或以上) 8G显存
• 400G存储空间

软件要求：

# CPU版本：
registry.cn-hangzhou.aliyuncs.com/modelscope-repo/modelscope:ubuntu20.04-py37-torch1.11.0-tf1.15.5-1.1.0
# GPU版本:
registry.cn-hangzhou.aliyuncs.com/modelscope-repo/modelscope:ubuntu20.04-cuda11.3.0-py37-torch1.11.0-tf1.15.5-1.1.0

进入docker环境后只需再安装几个测试时要用到的库，环境就准备好了。

apt-get update
apt-get install unzip
apt-get install openjdk-11-jdk

配置和运行

# 通过设置环境变量指定希望使用的GPU的id序号，从 0 开始
export CUDA_VISIBLE_DEVICES=gpu_id
# config.yml 为训练配置文件
# --remote_dataset 指定需要下载第三方开源数据集
# /data/open_dataset 是用户指定的数据集存放目录，需要至少300G磁盘空间
# 程序支持断点续传和智能判断，之前已经下载过的话不会重复下载
python pipeline.py config.yml --remote_dataset /data/open_dataset

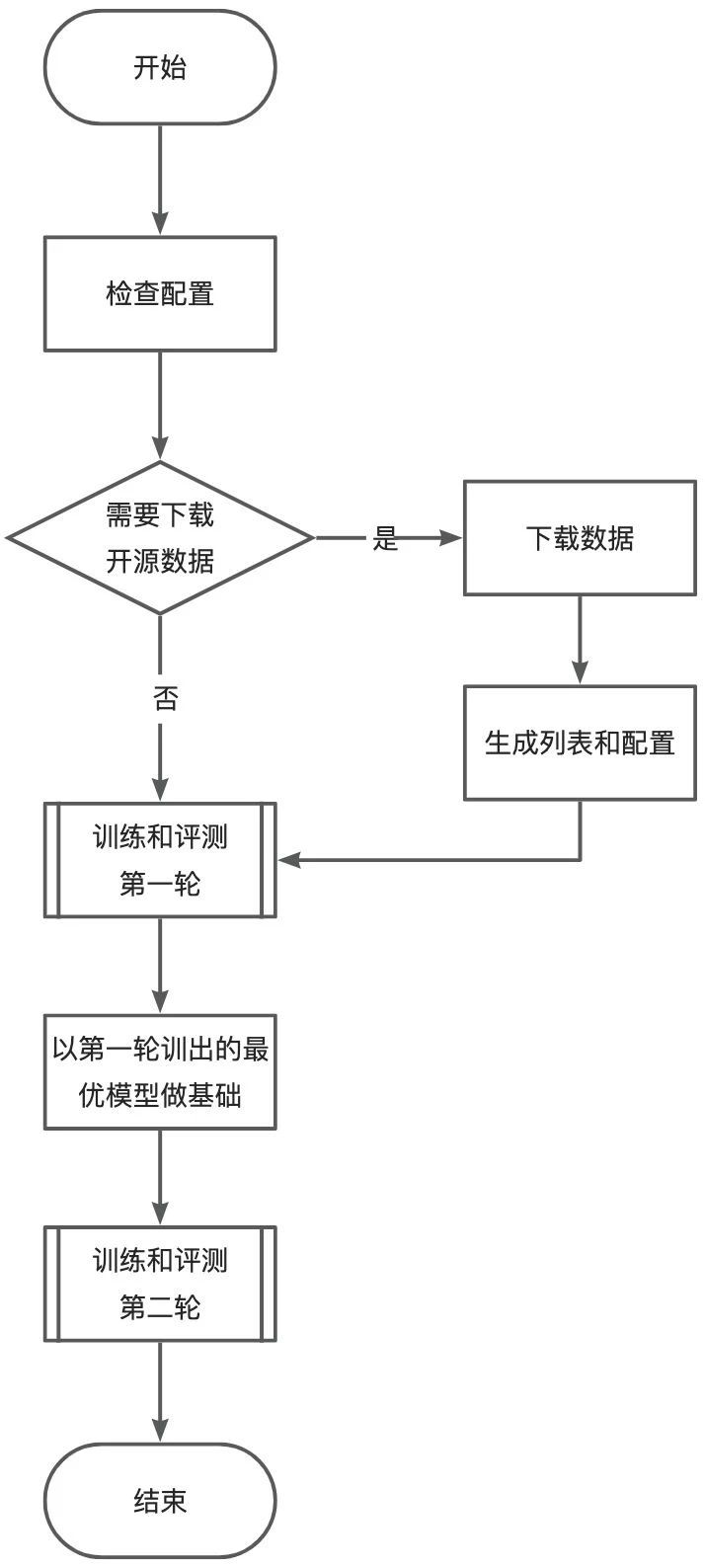

运行步骤和产物

• 检查数据，生成最终训练配置

• 训练阶段，实时读取原始数据，生成训练数据，训练模型，每轮生成的模型checkpoint保存成.pth文件，放在$work_dir/first，默认训练500轮
• 训练完毕后，从所有模型checkpoint中挑选loss最小的一批（约20%），转换为推理格式.txt文件，保存在$work_dir/first_txt
• 每个模型都用测试集测试各场景唤醒率和误唤醒率，汇总结果存放在$work_dir/first_roc，详细结果存放在$work_dir/first_roc_eval
• 综合唤醒率和误唤醒率结果对模型进行排序后存放在$work_dir/first_roc_sort
• 给出排序第一名的模型：第一轮和第二轮产物相同，第一轮存放路径前缀为first，第二轮为second

# 以下命令仍然都在唤醒套件目录下运行
# 复制唤醒工具配置
cp /your/test_dir/tmp.conf .

# 唤醒模型路径。
kws_model_base = /your/test_dir/second_txt/top_01_checkpoint_0399_loss_train_0.1136_loss_val_0.1098.txt

• detected x 中x表示唤醒id
• kw表示唤醒词
• spot, bestend, duration都是唤醒时间信息
• confidence是置信度
• bestch是通道选择信息

./bin/SoundConnect ./tmp.conf test.wav ./output.wav
# 以下为输出
[detected 0], kw: 0_xiao_ai_tong_xue, spot: 13.219999, bestend: 13.219999, duration: [12.139999-12.940000], confidence: 0.926316, bestch: 0
[detected 1], kw: 0_xiao_ai_tong_xue, spot: 31.699999, bestend: 31.699999, duration: [30.660000-31.420000], confidence: 0.914814, bestch: 0
[detected 2], kw: 0_xiao_ai_tong_xue, spot: 40.899998, bestend: 40.899998, duration: [39.899998-40.619999], confidence: 0.853534, bestch: 0

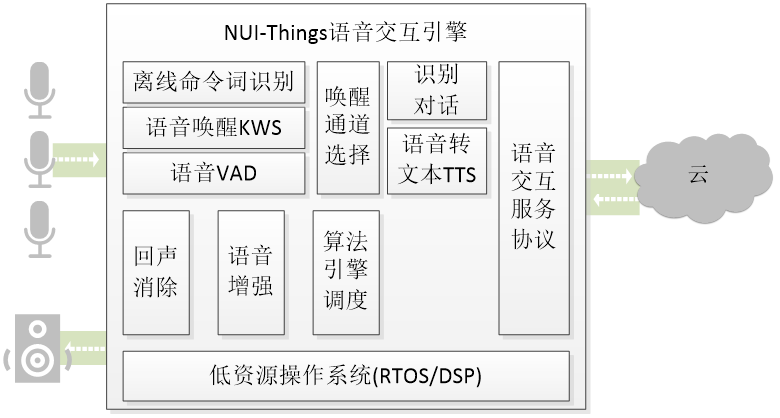

为了帮助客户快速的将语音唤醒模型部署到实际硬件产品中，我们提供完整的软件部署方案-NUI Things智能语音交互引擎，该引擎具备丰富的工程实践，已落地音箱、故事机、电动两轮车/四轮车、行车记录仪、扫地机等多型智能化设备。引擎既包括语音增强和唤醒等端侧算法、算法加速和上云服务等通用功能，也具有语音交互逻辑调度、平台定制化优化等特有功能，同时具备低资源、支持异构系统等特点。通过一键引入的功能，客户定制的唤醒模型可以便捷的导入到引擎中，降低繁杂的工程部署工作，同时获得高性能、高稳定性的完整端侧语音AI产品化能力，让开发、迭代到应用的路径变得更加高效。

▏联系我们

也欢迎语音开源和语音应用感兴趣的研究人员和开发人员加入魔搭语音服务社区！
