Wenet网络设计与实现2-网络结构

前文介绍了端到端识别的基本概念，本文介绍Wenet中模型的设计与实现。

Wenet的代码借鉴了Espnet等开源实现，比较简洁，但是为了实现基于chunk的流式解码，以及处理batch内不等长序列，引入的一些实现技巧，比如cache和mask，使得多处的代码在初次阅读时不易理解，可在第一步学习代码时略过相关内容。

核心模型的代码位于wenet/transformer/目录

模型入口 ASRModel

wenet/transformer/asr_model.py

模型定义

使用pytorch Module构建神经网络时，在init中定义用到的子模块

class ASRModel(torch.nn.Module)
def __init__():
    self.encoder = encoder
    self.decoder = decoder
    self.ctc = ctc
    self.criterion_att = LabelSmoothingLoss(...）# AED的loss

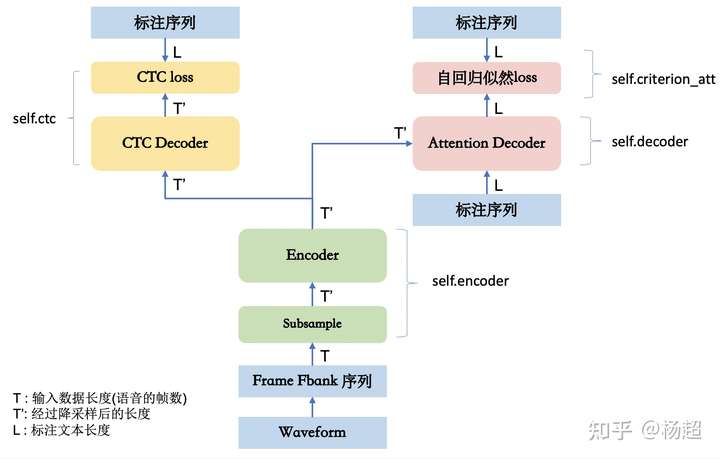

ASRModel的init中定义了encoder, decoder, ctc, criterion_att几个基本模块。其整体网络拓扑如下图所示。

• encoder是Shared Encoder，其中也包括了Subsampling网络。
• decoder是Attention-based Decoder网络
• ctc是ctc Decoder网络（很简单，仅仅是前向网络和softmax）和ctc loss
• criterion_att是attention-based decoder的自回归似然loss，实际是一个LabelSmoothing的loss。

ASRModel中的模块又有自己的子模块，可以通过print打印出完整的模型结构。

model = ASRModel(...)
print(model)

创建模型

def init_asr_model(config):

该方法根据传入的config，创建一个ASRModel实例。 config内容由训练模型时使用的yaml文件提供。这个创建仅仅是构建了一个初始模型，其参数是随机的，可以通过model.load_state_dict(checkpoint)从训练好的模型中加载参数。

前向计算

pytorch框架下，只需定义模型的前向计算forword,。对于每个Module，可以通过阅读forward代码来学习其具体实现。

classASRModel(torch.nn.Module):
  def forward()
    ...
    # Encoder
    encoder_out, encoder_mask = self.encoder(speech, speech_lengths)
    encoder_out_lens = encoder_mask.squeeze(1).sum(1)

    # Attention-decoder
    loss_att, acc_att = self._calc_att_loss(encoder_out, encoder_mask,
                                              text, text_lengths)
    # CTC
    loss_ctc = self.ctc(encoder_out, encoder_out_lens, text,text_lengths)
    loss = self.ctc_weight * loss_ctc + (1 -self.ctc_weight) * loss_att
    ...

其他接口

ASRModel除了定义模型结构和实现前向计算用于训练外，还有两个功能：

• 提供多种python的解码接口
• 提供runtime中需要使用的接口。

python解码接口

recognize() # attention decoder
attention_rescoring() # CTC + attention rescoring
ctc_prefix_beam_search() # CTC prefix beamsearch
ctc_greedy_search() # CTC greedy search

用于Runtime的接口, 这些接口均有@torch.jit.export注解，可以在C++中调用

subsampling_rate()
right_context()
sos_symbol()
eos_symbol()
forward_encoder_chunk()
forward_attention_decoder()
ctc_activation()

其中比较重要的是:

• forward_attention_decoder()Attention Decoder的序列forward计算，非自回归模式。
• ctc_activation()CTC Decoder forward计算
• forward_encoder_chunk()基于chunk的Encoder forward计算

初学者可以先仅关注训练时使用的forward()函数。

Encoder网络

wenet/transformer/encoder.py

Wenet的encoder支持Transformer和Conformer两种网络结构，实现时使用了模版方法的设计模式进代码复用。BaseEncoder中定义了如下统一的前向过程，由TransformerEncoder，ConformerEncoder继承BaseEncoder后分别定义各自的self.encoders的结构。

class BaseEncoder(torch.nn.Module):
  def forward(...):
      xs, pos_emb, masks = self.embed(xs, masks)
      chunk_masks = add_optional_chunk_mask(xs, ..)
      for layer in self.encoders:
          xs, chunk_masks, _ = layer(xs, chunk_masks, pos_emb, mask_pad)
      if self.normalize_before:
          xs = self.after_norm(xs)

可以看到Encoder分为两大部分

• self.embed是Subsampling网络
• self.encoders是一组相同结构网络（Encoder Blocks）的堆叠

除了forward，Encoder还实现了两个方法，此处不展开介绍。

• forward_chunk_by_chunk，python解码时，模拟流式解码模式基于chunk的前向计算。
• forward_chunk, 单次基于chunk的前向计算，通过ASRModel导出为forward_encoder_chunk()供runtime解码使用。

下面先介绍Subsampling部分，再介绍Encoder Block

Subsampling网络

wenet/transformer/subsampling.py

前文已经介绍了降采样或者降帧率的目的。这里不再重述。

语音任务里有两种使用CNN的方式，一种是2D-Conv，一种是1D-Conv：

• 2D-Conv: 输入数据看作是深度(通道数）为1，高度为F（Fbank特征维度，idim），宽度为T（帧数）的一张图.
• 1D-Conv: 输入数据看作是深度(通道数）为F（Fbank特征维度)，高度为1，宽度为T（帧数）的一张图.

Kaldi中著名的TDNN就是是1D-Conv，在Wenet中采用2D-Conv来实现降采样。

Wenet中提供了多个降采样的网络，这里选择把帧率降低4倍的网络Conv2dSubsampling4来说明。

class Conv2dSubsampling4(BaseSubsampling):
    def __init__(self, idim: int, odim: int, dropout_rate: float,
                 pos_enc_class: torch.nn.Module):
        """Construct an Conv2dSubsampling4 object."""
        super().__init__()
        self.conv = torch.nn.Sequential(
            torch.nn.Conv2d(1, odim, 3, 2),
            torch.nn.ReLU(),
            torch.nn.Conv2d(odim, odim, 3, 2),
            torch.nn.ReLU(),
        )

我们可以把一个语音帧序列[T,D]看作宽是T，高是D，深度为1的图像。Conv2dSubsampling4通过两个stride=2的2d-CNN，把图像的宽和高都降为1/4. 因为图像的宽即是帧数，所以帧数变为1/4.

torch.nn.Conv2d(1, odim, kernel_size=3, stride=2)
torch.nn.Conv2d(odim, odim, kernel_size=3, stride=2)

具体的实现过程

defforward(...):
    x = x.unsqueeze(1)  # (b, c=1, t, f)
    x = self.conv(x)
    b, c, t, f = x.size()
    x = self.out(x.transpose(1, 2).contiguous().view(b, t, c * f))
    x, pos_emb = self.pos_enc(x, offset)
    return x, pos_emb, x_mask[:, :, :-2:2][:, :, :-2:2]

• x = x.unsqueeze(1) # (b, c=1, t, f) 增加channel维，以符合2dConv需要的数据格式。
• conv(x)中进行两次卷积，此时t维度约等于原来的1/4，因为没加padding，实际上是从长度T变为长度((T-1)/2-1)/2）。注意经过卷积后深度不再是1。
• view(b, t, c * f) 将深度和高度合并平铺到同一维，然后通过self.out(）对每帧做Affine变换.
• pos_enc(x, offset) 经过subsampling之后，帧数变少了，此时再计算Positional Eembedding。

在纯self-attention层构建的网络里，为了保证序列的顺序不可变性而引入了PE，从而交换序列中的两帧，输出会不同。但是由于subsampling的存在，序列本身已经失去了交换不变性，所以其实PE可以省去。

x_mask是原始帧率下的记录batch各序列长度的mask，在计算attention以及ctc loss时均要使用，现在帧数降低了，x_mask也要跟着变化。

返回独立的pos_emb，是因为在relative position attention中，需要获取relative pos_emb的信息。在标准attention中该返回值不会被用到。

上下文依赖

注意Conv2dSubsampling4中的这两个变量。

self.subsampling_rate = 4
self.right_context = 6

这两个变量都在asr_model中进行了导出，在runtime时被使用，他们的含义是什么？

在CTC或者WFST解码时，我们是一帧一帧解码，这里的帧指的是subsample之后的帧。我们称为解码帧，而模型输入的帧序列里的帧（subsample之前的）称为原始语音帧。

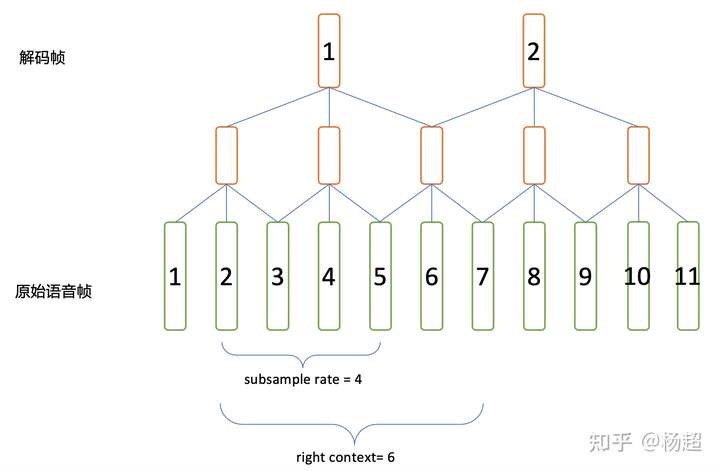

在图里可以看到

• 第1个解码帧，需要依赖第1到第7个原始语音帧。
• 第2个解码帧，需要依赖第5到第11个原始语音帧。

subsampling_rate: 对于相邻两个解码帧，在原始帧上的间隔。

right_context: 对于某个解码帧，其对应的第一个原始帧的右侧还需要额外依赖多少帧，才能获得这个解码帧的全部信息。

在runtime decoder中，每次会送入一组帧进行前向计算并解码，一组（chunk）帧是定义在解码帧级别的，在处理第一个chunk时，接受输入获得当前chunk需要的所有的context，之后每次根据chunk大小和subsampling_rate获取新需要的原始帧。比如，chunk_size=1，则第一个chunk需要1-7帧，第二个chunk只要新拿到8-11帧即可。

# runtime/core/decoder/torch_asr_decoder.cc
TorchAsrDecoder::AdvanceDecoding()
    if (!start_) {                      // First chunk
      int context = right_context + 1;  // Add current frame
      num_requried_frames = (opts_.chunk_size - 1) * subsampling_rate + context;
    } else {
      num_requried_frames = opts_.chunk_size * subsampling_rate;
    }

Encoder Block

wenet/transformer/encoder_layer.py

对于Encoder, Wenet提供了Transformer和Conformer两种结构，Conformer在Transformer里引入了卷积层，是目前语音识别任务效果最好的模型之一。 强烈建议阅读这篇文章The Annotated Transformer, 了解Transformer的结构和实现。

Transformer的self.encoders由一组TransformerEncoderLayer组成

self.encoders=torch.nn.ModuleList([
    TransformerEncoderLayer(
        output_size,
        MultiHeadedAttention(attention_heads, output_size,
                              attention_dropout_rate),
        PositionwiseFeedForward(output_size, linear_units,
                                dropout_rate), dropout_rate,
        normalize_before, concat_after) for _ in range(num_blocks)
])

Conformer的self.encoders由一组ConformerEncoderLayer组成

self.encoders = torch.nn.ModuleList([
    ConformerEncoderLayer(
        output_size,
        RelPositionMultiHeadedAttention(*encoder_selfattn_layer_args),
        PositionwiseFeedForward(*positionwise_layer_args),
        PositionwiseFeedForward(*positionwise_layer_args)
        if macaron_style else None,
        ConvolutionModule(*convolution_layer_args)
        if use_cnn_module else None,
        dropout_rate,
        normalize_before,
        concat_after,
    ) for _ in range(num_blocks)
])

仅介绍ConformerEncoderLayer，其涉及的主要模块有：

• RelPositionMultiHeadedAttention
• PositionwiseFeedForward
• ConvolutionModule

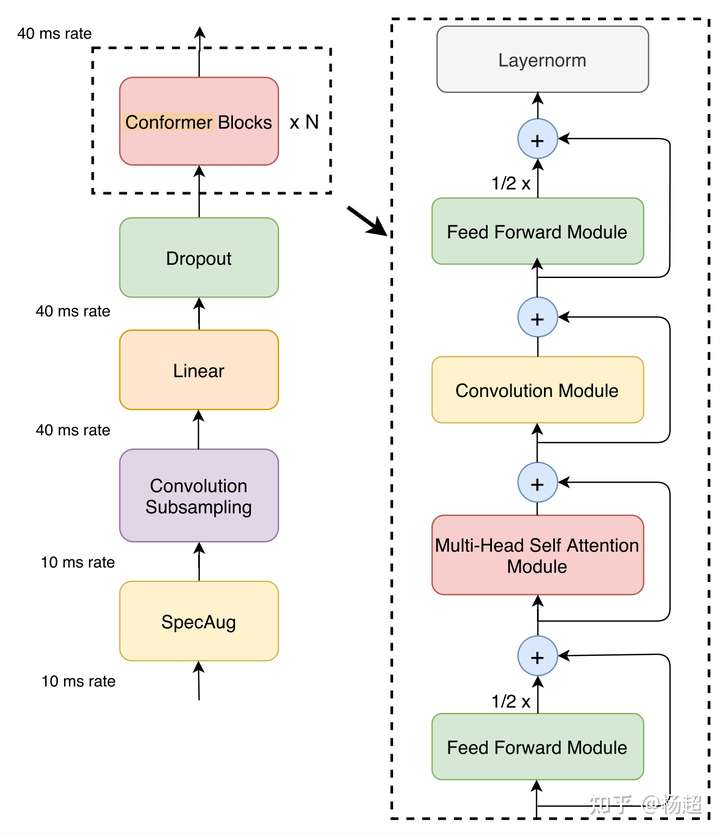

conformer论文中conformer block的结构如图

如果不考虑cache，使用normalize_before=True，feed_forward_macaron=True，则wenet中的ConformerEncoderLayer的forward可以简化为

class ConformerEncoderLayer(nn.Module):
    def forward(...):
        residual = x
        x = self.norm_ff_macaron(x)
        x = self.feed_forward_macaron(x)
        x = residual + 0.5 * self.dropout(x)

        residual = x
        x = self.norm_mha(x)
        x_att = self.self_attn(x, x, x, pos_emb, mask)
        x = residual + self.dropout(x_att)

        residual = x
        x = self.norm_conv(x)
        x, new_cnn_cache = self.conv_module(x, mask_pad, cnn_cache)
        x = x + self.dropout(x)

        residual = x
        x = self.norm_ff(x)
        x = self.feed_forward(x)
        x = residual + 0.5 * self.dropout(x)

        x = self.norm_final(x)

可以看到，对于RelPositionMultiHeadedAttention，ConvolutionModule，PositionwiseFeedForward，都是前有Layernorm，后有Dropout，再搭配Residual。

Conformer Block - RelPositionMultiHeadedAttention

wenet/transformer/attention.py

attention.py中提供了两种attention的实现，MultiHeadedAttention和RelPositionMultiHeadedAttention。

MultiHeadedAttention用于Transformer。RelPositionMultiHeadedAttention用于Conformer。

原始的Conformer论文中提到的self-attention是Relative Position Multi Headed Attention，这是transformer-xl中提出的一种改进attention，和标准attention的区别在于，其中显示利用了相对位置信息，具体原理和实现可参考文章。Conformer ASR中的Relative Positional Embedding

注意，wenet中实现的Relative Position Multi Headed Attention是存在问题的, 但是由于采用正确的实现并没有什么提升，就没有更新成transformer-xl中实现。

Conformer Block - PositionwiseFeedForward

wenet/transformer/positionwise_feed_forward.py

PositionwiseFeedForward，对各个帧时刻输入均使用同一个矩阵权重去做前向Affine计算，即通过一个[H1, H2]的的前向矩阵，把[B, T, H1]变为[B，T，H2]。

Conformer Block - ConvolutionModule

wenet/transformer/convolution.py

ConvolutionModule结构如下

Wenet中使用了因果卷积(Causal Convolution)，即不看右侧上下文，这样无论模型含有多少卷积层，对右侧的上下文都无依赖。

原始的对称卷积，如果不进行左右padding，则做完卷积后长度会减小。

因此标准的卷积，为了保证卷积后序列长度一致，需要在左右各pad长度为(kernel_size - 1) // 2的 0.

if causal: # 使用因果卷积
    padding = 0 # Conv1D函数设置的padding长度
    self.lorder = kernel_size - 1 # 因果卷积左侧手动padding的长度
  else: # 使用标准卷积
    # kernel_size should be an odd number for none causal convolution
    assert (kernel_size - 1) % 2 == 0
    padding = (kernel_size - 1) // 2 # Conv1D函数设置的padding长度
    self.lorder = 0

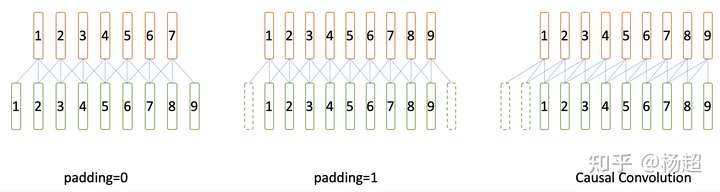

因果卷积的实现其实很简单，只在左侧pad长度为kernel_size - 1的0，即可实现。如图所示。

if self.lorder > 0:
  if cache is None:
    x = nn.functional.pad(x, (self.lorder, 0), 'constant', 0.0)

Attention based Decoder网络

对于Attention based Decoder, Wenet提供了自回归Transformer和双向自回归Transformer结构。 所谓自回归，既上一时刻的网络输出要作为网络当前时刻的输入，产生当前时刻的输出。

在ASR整个任务中，Attention based Decoder的输入是当前已经产生的文本，输出接下来要产生的文本，因此这个模型建模了语言模型的信息。

这种网络在解码时，只能依次产生输出，而不能一次产生整个输出序列。

和Encoder中的attention层区别在于，Decoder网络里每层DecoderLayer，除了进行self attention操作(self.self_attn)，也和encoder的输出进行cross attention操作(self.src_attn)

另外在实现上，由于自回归和cross attention，mask的使用也和encoder有所区别。

CTC Loss

wenet/transformer/ctc.py

CTC Loss包含了CTC decoder和CTC loss两部分，CTC decoder仅仅对Encoder做了一次前向线性计算，然后计算softmax.

# hs_pad: (B, L, NProj) -> ys_hat: (B, L, Nvocab)
    ys_hat = self.ctc_lo(F.dropout(hs_pad, p=self.dropout_rate))
    # ys_hat: (B, L, D) -> (L, B, D)
    ys_hat = ys_hat.transpose(0, 1)
    ys_hat = ys_hat.log_softmax(2)
    loss = self.ctc_loss(ys_hat, ys_pad, hlens, ys_lens)
    # Batch-size average
    loss = loss / ys_hat.size(1)
    return loss

CTC loss的部分则直接使用的torch提供的函数torch.nn.CTCLoss.

self.ctc_loss = torch.nn.CTCLoss(reduction=reduction_type)

Attention-based Decoder Loss

wenet/transformer/label_smoothing_loss.py

Attention-based Decoder的Loss是在最大化自回归的概率，在每个位置计算模型输出概率和样本标注概率的Cross Entropy。这个过程采用teacher forcing的方式，而不采用scheduled sampling。

每个位置上，样本标注概率是一个one-hot的表示，既真实的标注概率为1，其他概率为0. Smoothing Loss中，对于样本标注概率，将真实的标注概率设置为1-e，其他概率设为e/(V-1)。

网络的完整结构

通过print()打印出的ASRModel的网络结构。

ASRModel(
  (encoder): ConformerEncoder(
    (global_cmvn): GlobalCMVN()
    (embed): Conv2dSubsampling4(
      (conv): Sequential(
        (0): Conv2d(1, 256, kernel_size=(3, 3), stride=(2, 2))
        (1): ReLU()
        (2): Conv2d(256, 256, kernel_size=(3, 3), stride=(2, 2))
        (3): ReLU()
      )
      (out): Sequential(
        (0): Linear(in_features=4864, out_features=256, bias=True)
      )
      (pos_enc): RelPositionalEncoding(
        (dropout): Dropout(p=0.1, inplace=False)
      )
    )
    (after_norm): LayerNorm((256,), eps=1e-12, elementwise_affine=True)
    (encoders): ModuleList(
      (0): ConformerEncoderLayer(
        (self_attn): RelPositionMultiHeadedAttention(
          (linear_q): Linear(in_features=256, out_features=256, bias=True)
          (linear_k): Linear(in_features=256, out_features=256, bias=True)
          (linear_v): Linear(in_features=256, out_features=256, bias=True)
          (linear_out): Linear(in_features=256, out_features=256, bias=True)
          (dropout): Dropout(p=0.0, inplace=False)
          (linear_pos): Linear(in_features=256, out_features=256, bias=False)
        )
        (feed_forward): PositionwiseFeedForward(
          (w_1): Linear(in_features=256, out_features=2048, bias=True)
          (activation): Swish()
          (dropout): Dropout(p=0.1, inplace=False)
          (w_2): Linear(in_features=2048, out_features=256, bias=True)
        )
        (feed_forward_macaron): PositionwiseFeedForward(
          (w_1): Linear(in_features=256, out_features=2048, bias=True)
          (activation): Swish()
          (dropout): Dropout(p=0.1, inplace=False)
          (w_2): Linear(in_features=2048, out_features=256, bias=True)
        )
        (conv_module): ConvolutionModule(
          (pointwise_conv1): Conv1d(256, 512, kernel_size=(1,), stride=(1,))
          (depthwise_conv): Conv1d(256, 256, kernel_size=(15,), stride=(1,), groups=256)
          (norm): LayerNorm((256,), eps=1e-05, elementwise_affine=True)
          (pointwise_conv2): Conv1d(256, 256, kernel_size=(1,), stride=(1,))
          (activation): Swish()
        )
        (norm_ff): LayerNorm((256,), eps=1e-12, elementwise_affine=True)
        (norm_mha): LayerNorm((256,), eps=1e-12, elementwise_affine=True)
        (norm_ff_macaron): LayerNorm((256,), eps=1e-12, elementwise_affine=True)
        (norm_conv): LayerNorm((256,), eps=1e-12, elementwise_affine=True)
        (norm_final): LayerNorm((256,), eps=1e-12, elementwise_affine=True)
        (dropout): Dropout(p=0.1, inplace=False)
        (concat_linear): Linear(in_features=512, out_features=256, bias=True)
      )
      ...
    )
  )
 (decoder): TransformerDecoder(
    (embed): Sequential(
      (0): Embedding(4233, 256)
      (1): PositionalEncoding(
        (dropout): Dropout(p=0.1, inplace=False)
      )
    )
    (after_norm): LayerNorm((256,), eps=1e-12, elementwise_affine=True)
    (output_layer): Linear(in_features=256, out_features=4233, bias=True)
    (decoders): ModuleList(
      (0): DecoderLayer(
        (self_attn): MultiHeadedAttention(
          (linear_q): Linear(in_features=256, out_features=256, bias=True)
          (linear_k): Linear(in_features=256, out_features=256, bias=True)
          (linear_v): Linear(in_features=256, out_features=256, bias=True)
          (linear_out): Linear(in_features=256, out_features=256, bias=True)
          (dropout): Dropout(p=0.0, inplace=False)
        )
        (src_attn): MultiHeadedAttention(
          (linear_q): Linear(in_features=256, out_features=256, bias=True)
          (linear_k): Linear(in_features=256, out_features=256, bias=True)
          (linear_v): Linear(in_features=256, out_features=256, bias=True)
          (linear_out): Linear(in_features=256, out_features=256, bias=True)
          (dropout): Dropout(p=0.0, inplace=False)
        )
        (feed_forward): PositionwiseFeedForward(
          (w_1): Linear(in_features=256, out_features=2048, bias=True)
          (activation): ReLU()
          (dropout): Dropout(p=0.1, inplace=False)
          (w_2): Linear(in_features=2048, out_features=256, bias=True)
        )
        (norm1): LayerNorm((256,), eps=1e-12, elementwise_affine=True)
        (norm2): LayerNorm((256,), eps=1e-12, elementwise_affine=True)
        (norm3): LayerNorm((256,), eps=1e-12, elementwise_affine=True)
        (dropout): Dropout(p=0.1, inplace=False)
        (concat_linear1): Linear(in_features=512, out_features=256, bias=True)
        (concat_linear2): Linear(in_features=512, out_features=256, bias=True)
      )
      ...
    )
  )
  (ctc): CTC(
    (ctc_lo): Linear(in_features=256, out_features=4233, bias=True)
    (ctc_loss): CTCLoss()
  )
  (criterion_att): LabelSmoothingLoss(
    (criterion): KLDivLoss()
  )
)
