音识别是智能音箱、智能会议等 AIoT 应用的基石 ，在机器人生态中也同样发挥着举足轻重的作用。打造高准确率、高性能的语音识别引擎，才能给语音用户带来良好的体验。

在 AIoT 场景下，端侧（on-device）语音识别具有极致的安全性（隐私保护）；伴随着摩尔定律的推演，端侧语音识别的经济适用性（端侧大算力芯片越来越便宜，节省的云端 ASR 调用开销 > 端侧芯片成本开销）也日益凸显；除此之外，端侧语音识别还天然具有极速响应能力（相比云端ASR节省网络耗时和一部分计算耗时，是弱网或无网状态下的刚需）。

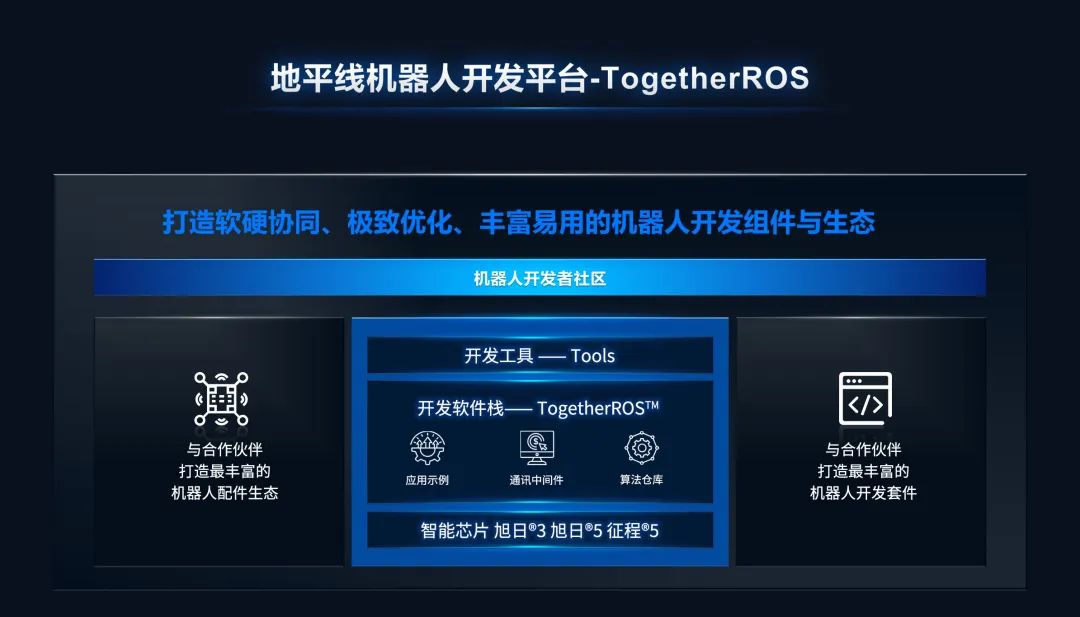

地平线旭日®️X3派是一款面向生态开发者的嵌入式机器人开发板，接口兼容树莓派，具有 5Tops 端侧推理与 4核 ARM A53 处理能力。结合地平线的机器人开发平台，助力开发者快速落地解决方案，拿它来做离线端到端 ASR 的部署再合适不过。

地平线开发者社区在WeNet中开源旭日X3派支持

wenet 是国内最大的语音开源社区，致力于推动语音技术落地， “共创共赢”。旭日X3派是wenet中支持的首款智能机器人开发板，目前源码已合入到 wenet 主线。未来，地平线开发者社区、wenet社区将进一步联手，在开源基础之上，将单点语音技术（降噪、识别等）整合成一体化离线语音解决方案，依托地平线旭日系列芯片的大算力和高性价比，为客户业务落地持续赋能，并协力共建 wenet 开源生态。

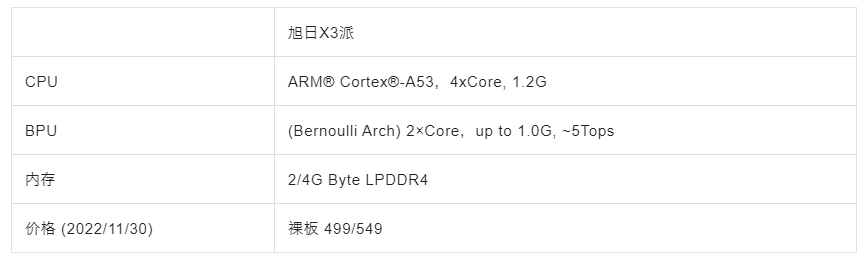

硬件配置

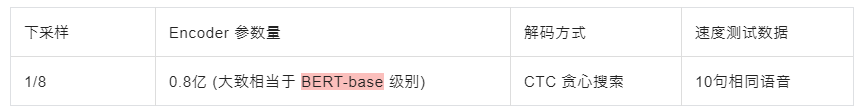

模型配置

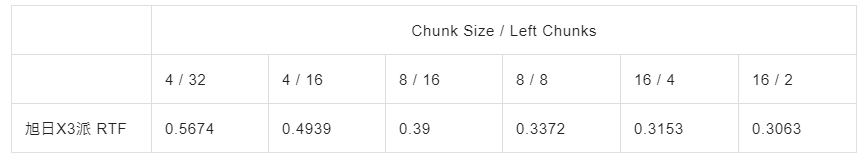

解码速度对比 (单核单线程，量化模型)


示例1：decoder_main 单句推理

示例2：server - client 示例


上手教程

六千字长文详解可点击 “阅读全文” 进入地平线开发者社区查看


  • 第一步：环境准备

# 0. 安装 WeNet 环境 (10min)
#    0.1 为了方便国内用户，在 gitee 上同步了 WeNet 的镜像仓库以方便 git clone
#    0.2 这里不涉及模型训练，因此直接采用 pip 形式安装 cpu 版 torch 而非 WeNet 官方推荐的 conda install 形式
conda create -n horizonbpu python=3.8
conda activate horizonbpu
git clone https://gitee.com/xcsong-thu/wenet.git
cd wenet/runtime/horizonbpu
pip install -r ../../requirements.txt -i https://mirrors.aliyun.com/pypi/simple
pip install torch==1.13.0 torchaudio==0.13.0 torchvision==0.14.0 onnx onnxruntime -i https://mirrors.aliyun.com/pypi/simple

# 1. 安装 Horizon 模型转换工具包及其依赖项 (1min)
wget https://gitee.com/xcsong-thu/toolchain_pkg/releases/download/resource/wheels.tar.gz
tar -xzf wheels.tar.gz
pip install wheels/* -i https://mirrors.aliyun.com/pypi/simple

# 3. 安装交叉编译工具 (1min) (推荐使用 wsl2, 拥有 sudo 权限)
sudo apt-get install gcc-aarch64-linux-gnu g++-aarch64-linux-gnu
  • 第二步：C++ Demo的交叉编译
# NOTE: 假设在 wenet/runtime/horizonbpu 路径下 (确保下文build文件夹路径是正确的)

# 0. 编译主程序 decoder_main (20min, 涉及从 github 下载 gflag glog, 可能需要翻墙)
#    编译使用 Step-1 中所安装的系统路径中的 aarch64-linux-gnu-gcc 和 aarch64-linux-gnu-g++，通过 whereis aarch64-linux-gnu-g++ 可以查看其安装位置
cmake -B build -DBPU=ON -DONNX=OFF -DTORCH=OFF -DWEBSOCKET=OFF -DGRPC=OFF -DCMAKE_TOOLCHAIN_FILE=toolchains/aarch64-linux-gnu.toolchain.cmake
cmake --build build

# 1. 不需要等交叉编译完成再进行Step-3, C++ Demo 的编译 和 模型转换 互不干扰，可以并行，请直接移步 Step-3
  • 第三步：模型转换
# NOTE: 假设在 wenet/runtime/horizonbpu 路径下 (确保export的相对路径是正确的)

# 0. 配置路径 (1min)
conda activate horizonbpu
export WENET_DIR=$PWD/../../
export PYTHONIOENCODING=UTF-8
export PYTHONPATH=$WENET_DIR:$PYTHONPATH
export PROTOCOL_BUFFERS_PYTHON_IMPLEMENTATION='python'

# 1. 下载torch的浮点模型 (3min)
wget https://ghproxy.com/https://github.com/xingchensong/toolchain_pkg/releases/download/conformer_subsample8_110M/model_subsample8_parameter110M.tar.gz
tar -xzf model_subsample8_parameter110M.tar.gz

# 2. 执行转换，pytorch 模型 -> onnx 模型 -> bin 模型 (~40min)
#    由于模型太大（一亿参数量），转换过程对内存要求很高（至少16G）
#    如果内存不够或者等不急 40min，可以直接从如下链接处下载编译好的 encoder.bin / ctc.bin (以chunksize=8，leftchunk=16为例)
#    https://github.com/xingchensong/toolchain_pkg/releases/tag/model_converted_chunksize8_leftchunk16
python3 $WENET_DIR/tools/onnx2horizonbin.py \
--config ./model_subsample8_parameter110M/train.yaml \
--checkpoint ./model_subsample8_parameter110M/final.pt \
--output_dir ./model_subsample8_parameter110M/sample50_chunk8_leftchunk16 \
--chunk_size 8 \
--num_decoding_left_chunks 16 \
--max_samples 50 \
--dict ./model_subsample8_parameter110M/units.txt \
--cali_datalist ./model_subsample8_parameter110M/calibration_data/data.list
  • 第四步：板上部署
# NOTE: 假设在 wenet/runtime/horizonbpu 路径下 (以确保下文fc_base的路径是正确的)

# 0. 将交叉编译的产物 【主程序decoder_main】 和 【所需的动态库】 上传到板端 (1min)
export BPUIP=xxx.xxx.xxx
export DEMO_PATH_ON_BOARD=/path/to/demo
scp build/bin/decoder_main sunrise@$BPUIP:$DEMO_PATH_ON_BOARD
scp fc_base/easy_dnn-src/dnn/*j3*/*/*/lib/libdnn.so sunrise@$BPUIP:$DEMO_PATH_ON_BOARD
scp fc_base/easy_dnn-src/easy_dnn/*j3*/*/*/lib/libeasy_dnn.so sunrise@$BPUIP:$DEMO_PATH_ON_BOARD
scp fc_base/easy_dnn-src/hlog/*j3*/*/*/lib/libhlog.so sunrise@$BPUIP:$DEMO_PATH_ON_BOARD

# 1. 将模型转换的产物 【encoder.bin】和【ctc.bin】 上传到板端，顺带也传一下示例音频和模型字典 (2min)
scp ./model_subsample8_parameter110M/sample50_chunk8_leftchunk16/hb_makertbin_output_encoder/encoder.bin sunrise@$BPUIP:$DEMO_PATH_ON_BOARD
scp ./model_subsample8_parameter110M/sample50_chunk8_leftchunk16/hb_makertbin_output_ctc/ctc.bin sunrise@$BPUIP:$DEMO_PATH_ON_BOARD
scp ./model_subsample8_parameter110M/test_wav.wav sunrise@$BPUIP:$DEMO_PATH_ON_BOARD
scp ./model_subsample8_parameter110M/units.txt sunrise@$BPUIP:$DEMO_PATH_ON_BOARD

# 2. 登录 x3pi 并测试
ssh sunrise@$BPUIP
######################## 以下命令在 X3PI 中执行###########################
cd /path/to/demo
# 调用 BPU 必须通过 root 权限
sudo LD_LIBRARY_PATH=.:$LD_LIBRARY_PATH \
GLOG_logtostderr=1 GLOG_v=2 \
./decoder_main \
--chunk_size 8 \
--num_left_chunks 16 \
--rescoring_weight 0.0 \
--wav_path ./test_wav.wav \
--bpu_model_dir ./ \
--unit_path ./units.txt 2>&1 | tee log.txt
